DEBUT 系列快速入門（HUB） ​

DEBUT HUB 配備有 GPS、網路通信模塊、多種傳感器、靈活供電方式以及德魯伊科技專利的 INTELINK 技術，常作為網關在野外為其他 DEBUT 微型裝置提供間接網路連接、監控被追蹤生物的歸巢與離巢行為、遠程下載數據、修改裝置工作配置、動態節能、及尋找丟失裝置。

系統架構 ​

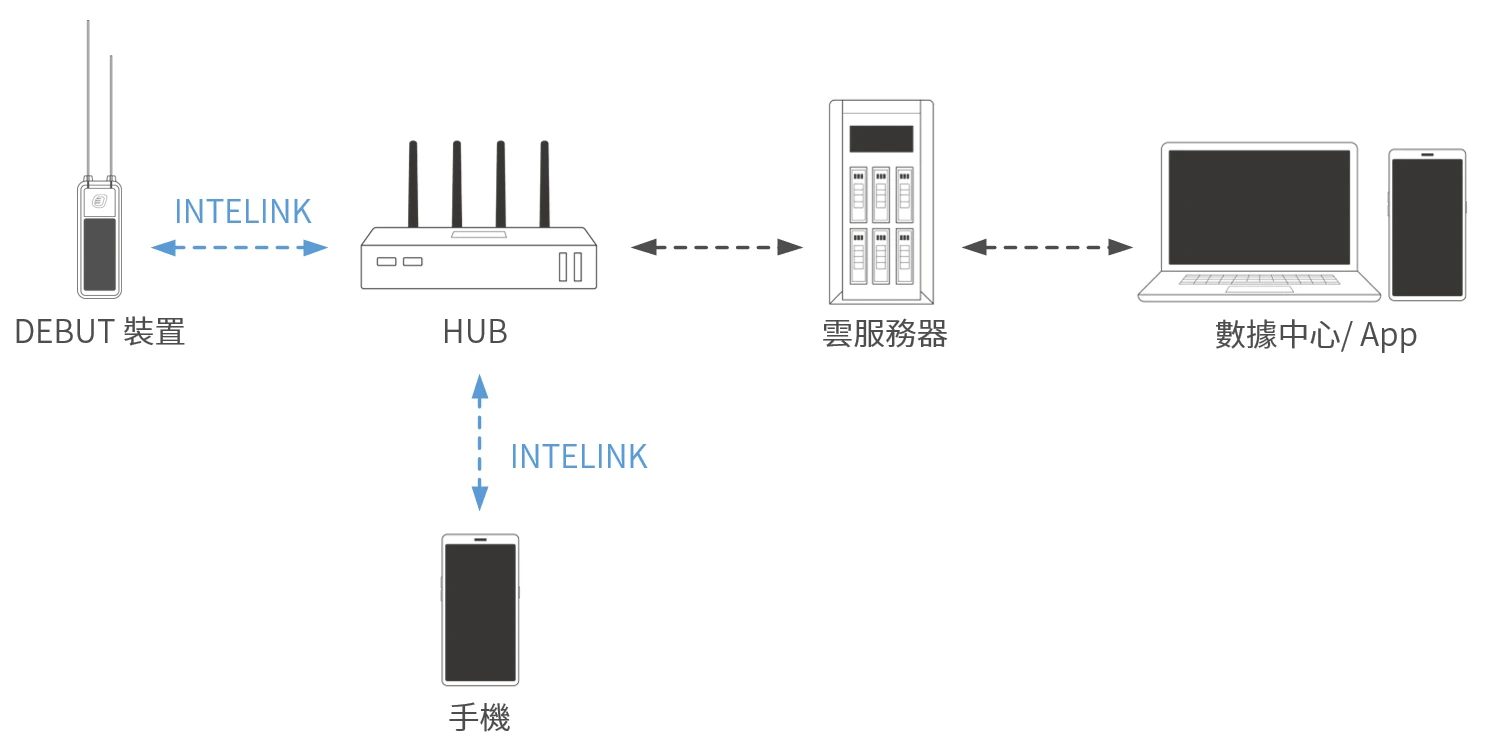

下面的流程圖展示了 HUB 如何通過蜂窩網路作為網關，實現 DEBUT 裝置與雲服務器之間的通信。同時，您也可以通過 HUB 的中繼模式使用手機對其他 DEBUT 裝置進行即時操作。

使用之前 ​

確保您已經擁有 Ecotopia 數據中心的賬號。該賬號可用來登錄 Ecotopia App 及數據中心。

  • 安裝 Ecotopia App，圖標：
    iPhone 用戶請在 App Store 搜索“Ecotopia”；安卓用戶請掃描下方二維碼獲取下載鏈接。
  • Ecotopia 數據中心：https://www.ecotopia.tw/

    注意：如果您的裝置註冊在其他服務器，那麼 App 名稱、Logo 和數據中心地址可能會有變化。請諮詢您的銷售代表。

    登錄後您將看到該賬號有權限操作的所有裝置。請將希望開機測試的裝置的數據訂閱狀態從出廠默認的 “已歸檔” 切換為 “已訂閱”。若有需要，請訂閱 ODBA 數據等附加數據。

開始使用 ​

第一步：為 HUB 分配裝置

登錄數據中心，點擊左側邊欄“裝置清單”>“網關裝置”，您將看到網關裝置列表。點擊列表中 HUB 裝置最右端的 圖標進入終端裝置列表頁面，然後點擊 。您可以在列表中選擇終端裝置並分配給 HUB。您也可以在網關列表右上角點擊“批量白名單”來批量分配裝置。

注意

  • 默認情況下，HUB 僅能夠和分配給它的裝置通信。
  • 有些用戶會要求他們部署在遷徙飛行路線熱點區域的 HUB 能夠下載所有裝置的數據。這也是可以實現的。如有需求，請聯繫您的銷售代表。我們將評估您的 HUB 狀態以授予該功能（主要是為了確保網路連接的穩定性，以免其他研究人員的數據滯留在您的 HUB 中）。
  • 您可以將一臺 DEBUT 裝置分配給多臺 HUB。

第二步：為 HUB 安裝天線

按下圖所示，為 HUB 安裝 3 根天線。

注意

  • 某些型號的 2G/3G/4G 天線會被標為 NB/4G 或 TXGN-JKD-20，INTELINK (BLE) 天線會被標為 WIFI 或 TX2400-JKD-20。
  • 連接太陽能板與 HUB 時，請注意電線接頭方向，切勿接反。（您可參考HUB充電章節中的示意圖來正確辨別方向。）
  • 在實地部署前，建議用 706 硅膠封住電線接頭處並用電工膠帶包紮，防止可能的滲水造成線路故障。

第三步：HUB 開機

  1. 手機設置為向 Ecotopia App 開放藍牙權限，登陸 Ecotopia App。

  2. 點擊右上方 掃描 HUB 上的二維碼，根據屏幕提示將 HUB 開機。

第四步：為 HUB 下發配置

通常情況下您無需為 HUB 執行下發配置操作，因為 HUB 通常都部署在有網路連接的地方，可自動通過網路連接服務器並獲取配置。

如果您的 HUB 部署在無網路連接的地方，那麼您需要使用 Ecotopia App 從服務器獲取配置（如果您的手機有網路連接，您無需任何操作，App 啟動時會自動從服務器獲取配置），然後通過 INTELINK 將配置下發給 HUB。請注意，每次您需要修改 HUB 配置時都需要進行此操作。

注意：如果您計劃在無網路的環境中首次開機，請確保提前將所有必要的信息快取至您的手機。請查看快取管理相關內容。

之後，HUB 將開始根據配置採集自身數據、掃描分配給它的裝置並與之通信以及自動傳輸數據。

注意：HUB 有兩組配置。您在 Ecotopia App 和數據中心上看到的是其終端配置。而其網關網關配置（例如掃描間隔、數據下載間隔、裝置進出監控和上報間隔、信標定位開關），您可查看網關配置章節。

使用場景 ​

HUB 可以用作固定基站，在現場進行自動掃描和相關操作，也可以作為移動中繼，延伸您手機的 INTELINK 掃描距離。

固定基站 ​

HUB 可以被固定在特定地點，自動掃描其通信範圍內的裝置、下載裝置中存儲的數據、向裝置下發新配置、並統計記錄各個裝置的進出。

下圖展示了 HUB 的安裝方法。使用固定螺釘或綁帶將 HUB 固定在合適的物體上。

注意：為實現最大通訊範圍，安裝環境應為沒有遮擋（例如牆壁、樹木或山丘）的開闊地區，安裝高度距地面至少 2 米。

如果您計劃安裝的地點無網路信號，HUB 仍然能夠自其它 DEBUT 裝置下載數據，但是將不能夠將數據上傳至雲服務器。在此種情況下，您可以去 HUB 的安裝地點，通過 Ecotopia App 下載 HUB 儲存的全部數據。當回到有網路的地方時，您可通過手機接將這些數據上傳。

移動中繼 ​

手機可用作 DEBUT 裝置的網關，但通信距離有限。您可以使用 HUB 作為中繼將通信距離延長至 1500 米（取決於實際環境）。

通過 HUB 作為 INTELINK 中繼，您可以在手機上查看遠距離裝置的即時狀態，並進行下載數據、修改配置、升級韌體、定向搜索等即時操作。

使用 HUB 作為中繼的步驟：

  1. 登錄 Ecotopia App，確保 HUB 已經開啟。
  2. 點擊，該賬戶下所有 DEBUT 裝置被展示出來。
  3. 點擊選擇單個裝置或長按選擇多個裝置，然後選擇您想要的操作。如果裝置不在您手機連接範圍之內，那麼您的手機將會自動通過 HUB 嘗試連接裝置。

注意：當您手持 HUB 在野外工作時，請注意安全，謹防意外發生。

網關配置 ​

出於技術上的考慮，HUB 的網關功能相關的參數和配置並未開放給用戶。下面是 HUB 網關功能的一些簡介，已幫助您更好地理解 HUB 是如何工作的。

網關模式 ​

默認情況下，HUB 只能與其關聯的裝置進行交互。然而，它也可以作為一個通用網關，收集任何進入其掃描範圍的 DEBUT 裝置的數據。如有此需求，請聯繫您的銷售代表。

裝置管理 ​

如果 HUB 未配置為通用模式，它可以為進入其掃描範圍的關聯裝置下發配置和韌體升級。

默認情況下，HUB 的掃描工作週期設置為每 60 秒掃描一次，掃描時間為 30 秒。裝置每 30 分鐘只能連接 HUB 一次。這些默認設置旨在管理 HUB 和裝置的長期功耗。

如果您有其他需求，例如在特定時間段內進行密集掃描，請聯繫您的銷售代表以協助評估和修改。

額外功能：E-fence 電子圍欄記錄 ​

此功能默認啟用，HUB 每 10 分鐘檢查一次是否有裝置新進入或退出其掃描範圍。

該功能通常用於巢穴的使用情況監測。

如果您的 HUB 啟用了此功能，它將提供詳細日誌，記錄哪些裝置在何時被檢測到。這些數據可用於接近性分析。

額外功能：網關掃描記錄 ​

啟用此功能後，網關在每次檢測到裝置時還會記錄信號強度。該功能僅在需要三點定位時激活。

HUB 充電 ​

有 2 種方式為 HUB 的內置電池充電：

  • 充電線（隨機附贈）
  • 太陽能板（隨機附贈）

注意：

  • 連接太陽能板與 HUB 時，請注意電線接頭方向，切勿接反。
  • 連接太陽能板與 HUB 後，建議用 706 硅膠封住電線接頭處並用電工膠帶包紮，防止可能的滲水造成線路故障。

數據服務費管理 ​

每臺裝置的單月數據服務費消費取決於該裝置在該月的數據訂閱狀態。請根據您的需要管理數據訂閱狀態，以合理利用數據服務費。此外，請確保您有足夠的賬戶餘額，以避免數據服務中斷。若需要充值數據服務費，請聯繫您的銷售代表尋求幫助。

更多信息請查看數據服務費相關內容。

滿意保障 ​

德魯伊科技提供三重滿意度保障，讓您無後顧之憂。

6 個月退貨及退款政策（定製產品除外）

如果您對裝置不滿意，可在購買日期起 6 個月內申請退貨[1]及退款。您需承擔往返運費，包括適用的關稅及裝置使用期間產生的數據服務費用。

限制條件：

  • 裝置未安裝、未被物理改動或篡改，且不得有明顯損壞。
  • 裝置必須按照指南[2]存儲和維護。
  • 所有測試必須在指定的環境參數範圍內進行。
  • 裝置可正常運行，並通過德魯伊科技技術人員的遠程診斷和驗證。

1 年有限保修

裝置自購買日起享有 1 年有限保修。在此期間，德魯伊科技將根據技術可行性，維修或更換有缺陷的裝置。您需要先將裝置寄回[1]德魯伊科技以便我們維修或更換。

限制條件：

以下情況導致的裝置缺陷不在保修範圍內：

  • 存儲、維護、操作不當，未按照指南[2]使用、或在與德魯伊科技或其銷售代表達成的應用場景之外使用
  • 物理損壞

DEBUT 換新服務（可選）

除退貨退款和有限保修外，您還可以購買 DEBUT 換新服務，作為終身保險，無條件更換新裝置。您還可以為更換後的新裝置購買換新服務。使用該服務後，舊裝置狀態將變為已刪除。

免責聲明

本保修政策為客戶可享受的唯一且排他性的補償方案，取代所有其他明示或暗示的保修條款，包括適銷性或特定用途適用性的任何保證。我們保留隨時修改本政策的權利，恕不另行通知。請訪問我們官網獲取最新版本的保修政策。



[1]：在退回裝置前，請務必先聯繫我們，尤其是涉及國際運輸時。我們需要時間準備必要的海關清關文件。如未提前通知，我們無法協助清關，並可能導致：

  • 包裹被退回給客戶，客戶需承擔退貨運費。
  • 依據海關法規，包裹可能被拒收或銷燬。
為確保順利退貨，請配合我們的流程。

[2]：如果未遵循以下存儲、維護或使用指南，您的保修權益可能失效。因未遵循指南導致的故障、性能下降或永久損壞，不屬於保修範圍。請仔細閱讀以下指南，以維護您的保修權益。

存儲環境

請確保裝置在存儲前已關機。

  • 溫度

    • 裝置存儲的環境溫度存在 -10°C 至 35°C 之間。
    • 為了更好的存儲效果，可將裝置放入防靜電塑料袋，並存放在冰箱的蔬果保鮮層。
    • 避免裝置暴露在 -20°C 以下或 60°C 以上的環境中，否則可能造成不可逆損壞。

  • 電磁環境

    • 請遠離磁場或電場（如變壓器等裝置）。

  • 物理存放

    • 裝置應存放在安全區域，以防意外跌落至硬質表面。
    • 請勿拆解、改裝或擅自篡改裝置。
電池維護

  • 定期充電

    請按照裝置型號的充電週期進行充電。對於 ULTRA 等小型電池裝置，這一點尤為重要。如需具體充電方案，請聯繫您的銷售代表。點擊此處查看不同型號的裝置充滿電需要的時長。

    型號電池充電週期
    ULTRA / NANO P1 Lite 等每 2 週一次
    NANO / MINI / INTERREX / FLEX II 等每月一次
    FLEX II Argos / FLEX II MAX / LEGO 等每 2~3 月一次
    YAWL C2 Max 550 / YAWL C4 Max 550 等每 3~4 月一次
    HUB 4G 等每 6 個月一次

  • 充電結果驗證

    1. 充電完成後，打開 Ecotopia App，點擊底部中間的 INTELINK 圖標。
    2. 進入 INTELINK 頁面，等待列表中的裝置 UUID 從灰色變為高亮。
    3. 檢查電池電量：
      • 低於 4V：繼續充電。
      • 4V 及以上：打開裝置，完成數據同步後關閉裝置進行存儲。無需更改裝置的數據服務狀態。
裝置使用

  • 安裝前測試

    在安裝前進行功能測試，以驗證數據傳輸能力。請提前 7 天測試裝置，以確保裝置運行可靠，並方便您熟悉我們的裝置和 Ecotopia 平臺。對於使用蜂窩或衛星進行數據傳輸的型號，安裝前至少使用非 INTELINK 方式收集並傳輸數據 3 次。

  • 太陽能板無遮擋

    確保太陽能板在安裝時完全暴露，並確保動物的行為活動，生長週期（如換羽等）等不會遮擋裝置的太陽能板。確保太陽能板不會被雜物或其他材料部分或完全遮擋。

  • 合理配置裝置

    設定 GNSS 和數據傳輸間隔時，應根據目標物種的行為（如遷徙、繁殖、冬眠）及環境條件（如季節性光照/溫度變化）調整。過於密集的數據傳輸間隔可能導致電池耗盡，長時間電量耗盡會影響裝置性能及電池壽命。如需針對物種和棲息地優化的間隔設置，請聯繫支持團隊。
